Sprængskitser for Suzuki DT9.9, DT15 (E01) 2001-2011 [DT9_9_15_E01]
Læs mere
Læs mindre
Parts Pilot
Cylinder
Referencenr. DT9_9_15_E01 0
Krumtapaksel
Referencenr. DT9_9_15_E01 1
Indsugningshus
Referencenr. DT9_9_15_E01 2
Karburator (DT15, DT9.9)
Referencenr. DT9_9_15_E01 3
Karburator (DT15K, DT9.9K)
Referencenr. DT9_9_15_E01 4
Udstødningsrør
Referencenr. DT9_9_15_E01 5
Brændstofpumpe (DT15, DT9.9)
Referencenr. DT9_9_15_E01 6
Brændstofpumpe (DT15K, DT9.9K)
Referencenr. DT9_9_15_E01 7
Vandpumpe
Referencenr. DT9_9_15_E01 8
Gasbetjening
Referencenr. DT9_9_15_E01 9
Snorestarter
Referencenr. DT9_9_15_E01 10
Kobling
Referencenr. DT9_9_15_E01 11
Transmission
Referencenr. DT9_9_15_E01 12
Startmotor
Referencenr. DT9_9_15_E01 13
Magnet / generator
Referencenr. DT9_9_15_E01 14
Tændspole
Referencenr. DT9_9_15_E01 15
Elektrisk udstyr
Referencenr. DT9_9_15_E01 16
Ledningsnet
Referencenr. DT9_9_15_E01 17
Drejebeslag
Referencenr. DT9_9_15_E01 19
Spejlbeslag
Referencenr. DT9_9_15_E01 18

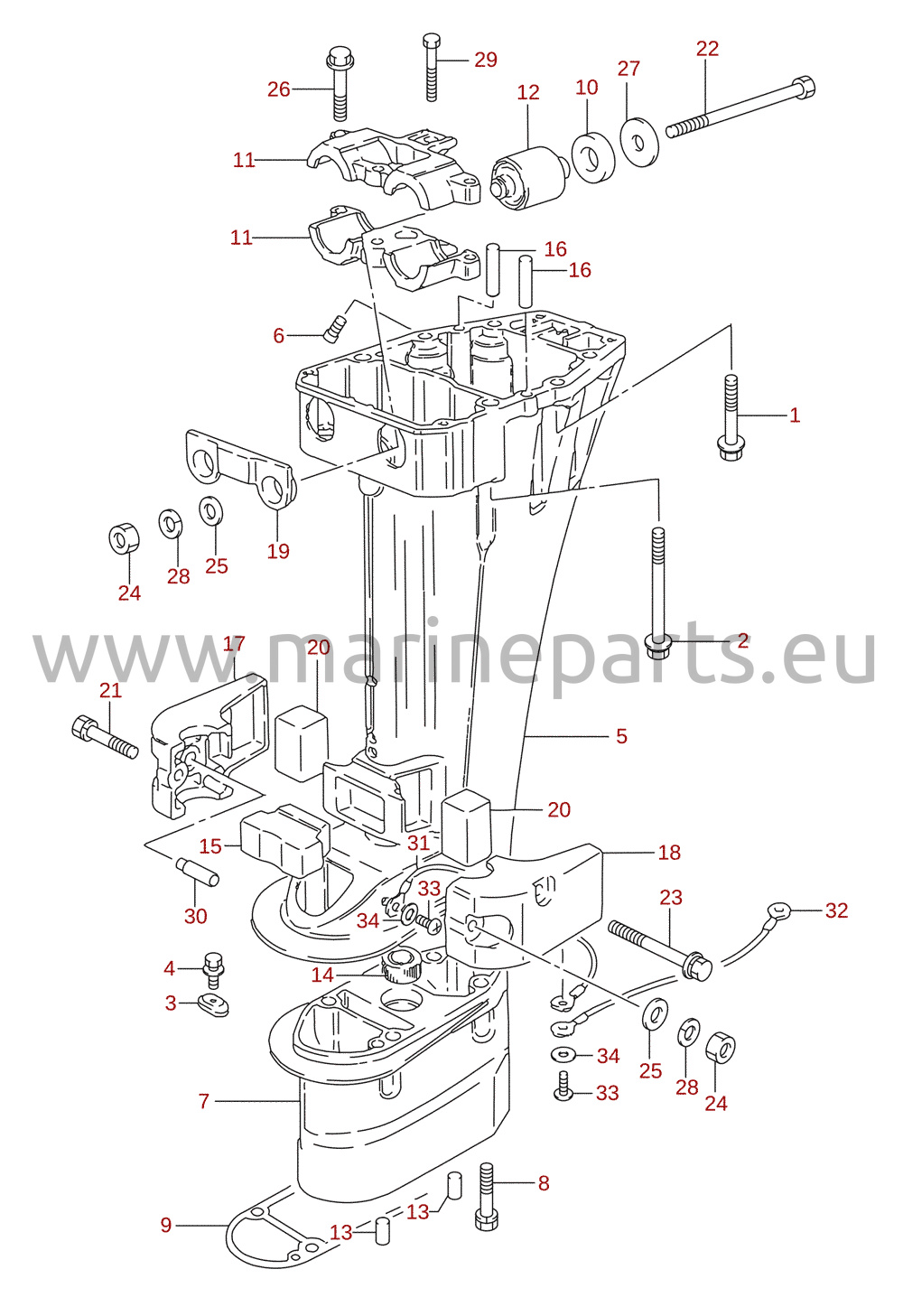

Drivakselhus
Referencenr. DT9_9_15_E01 20

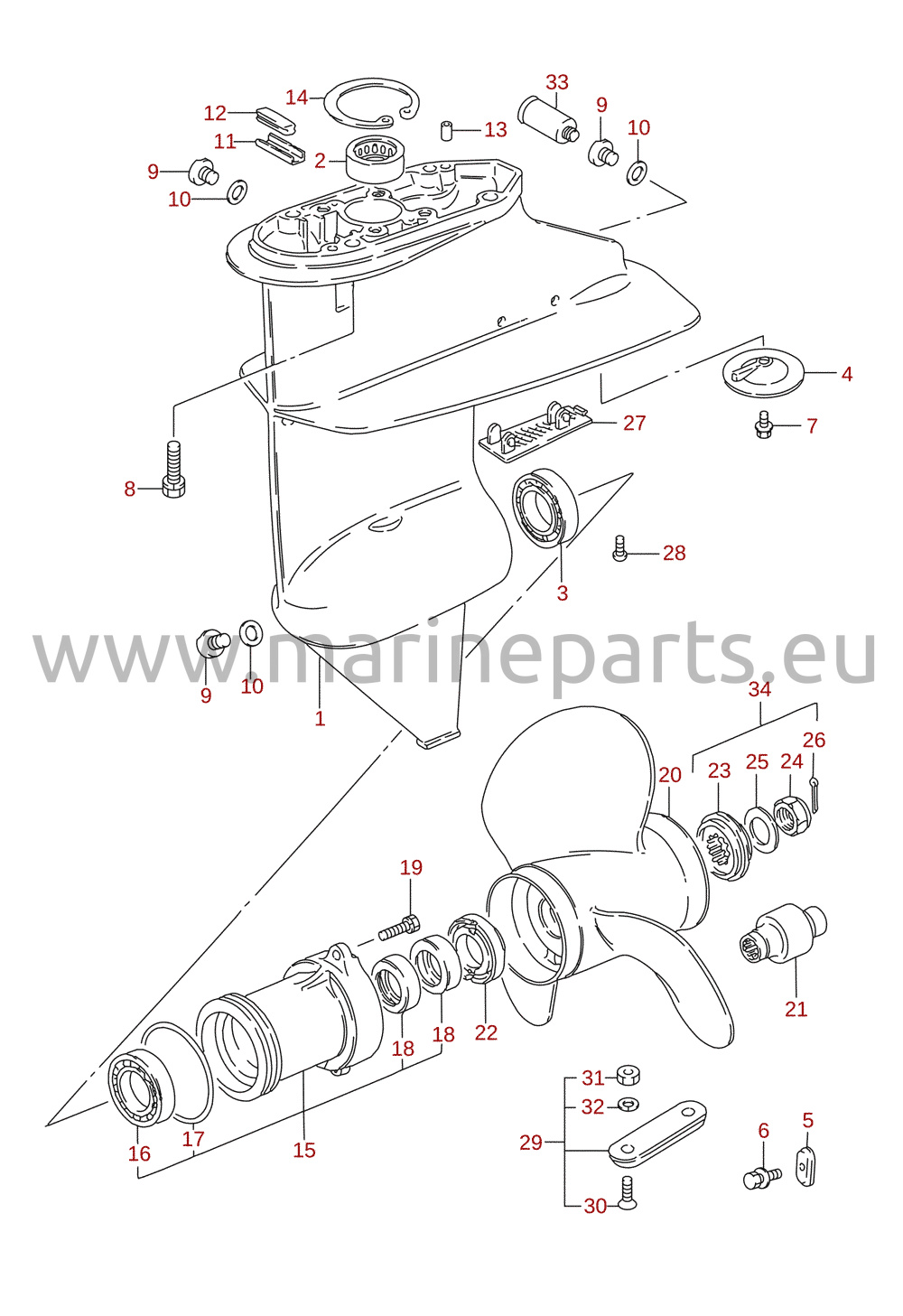

Gearhus
Referencenr. DT9_9_15_E01 21

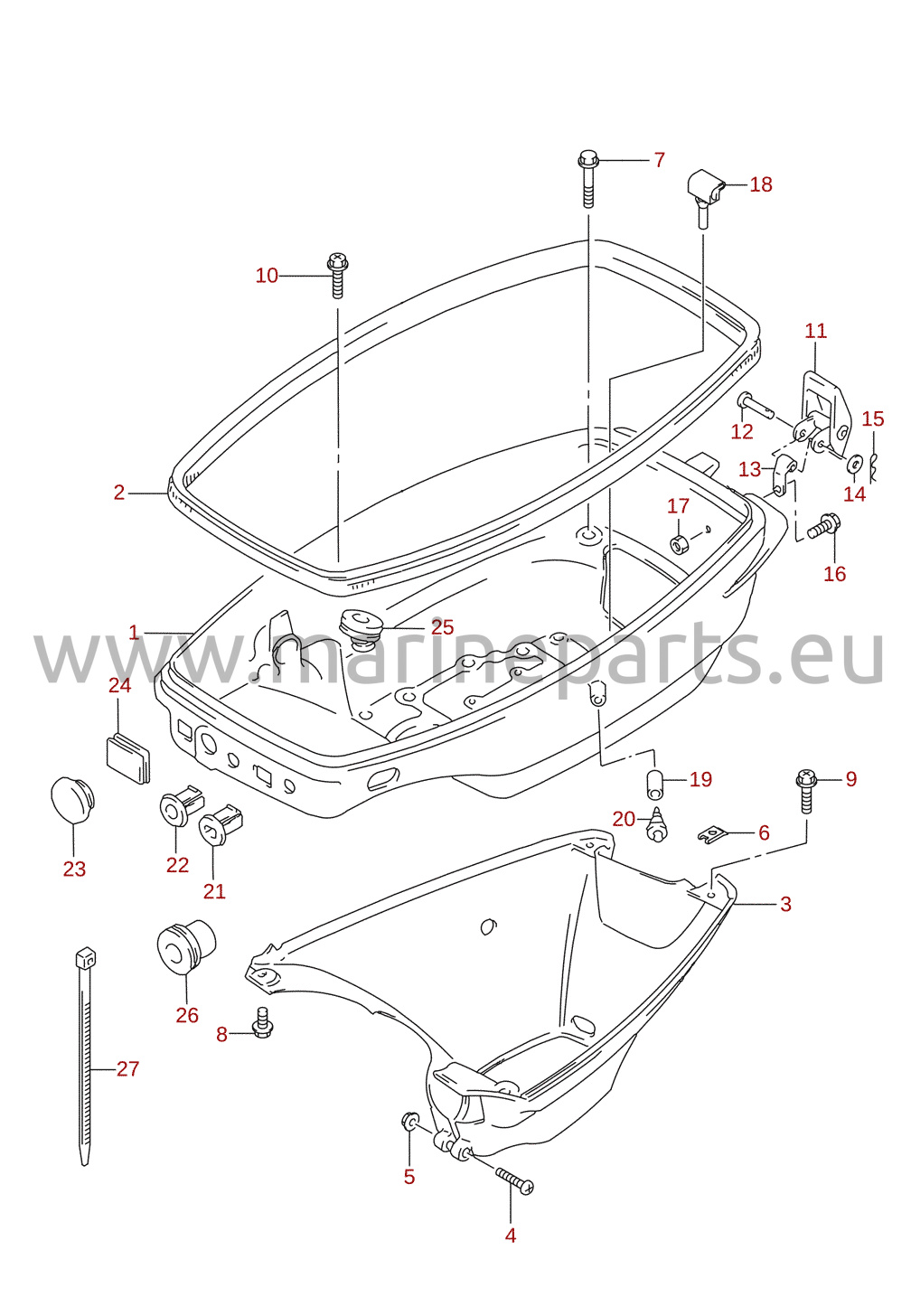

Nederste dæksel
Referencenr. DT9_9_15_E01 22

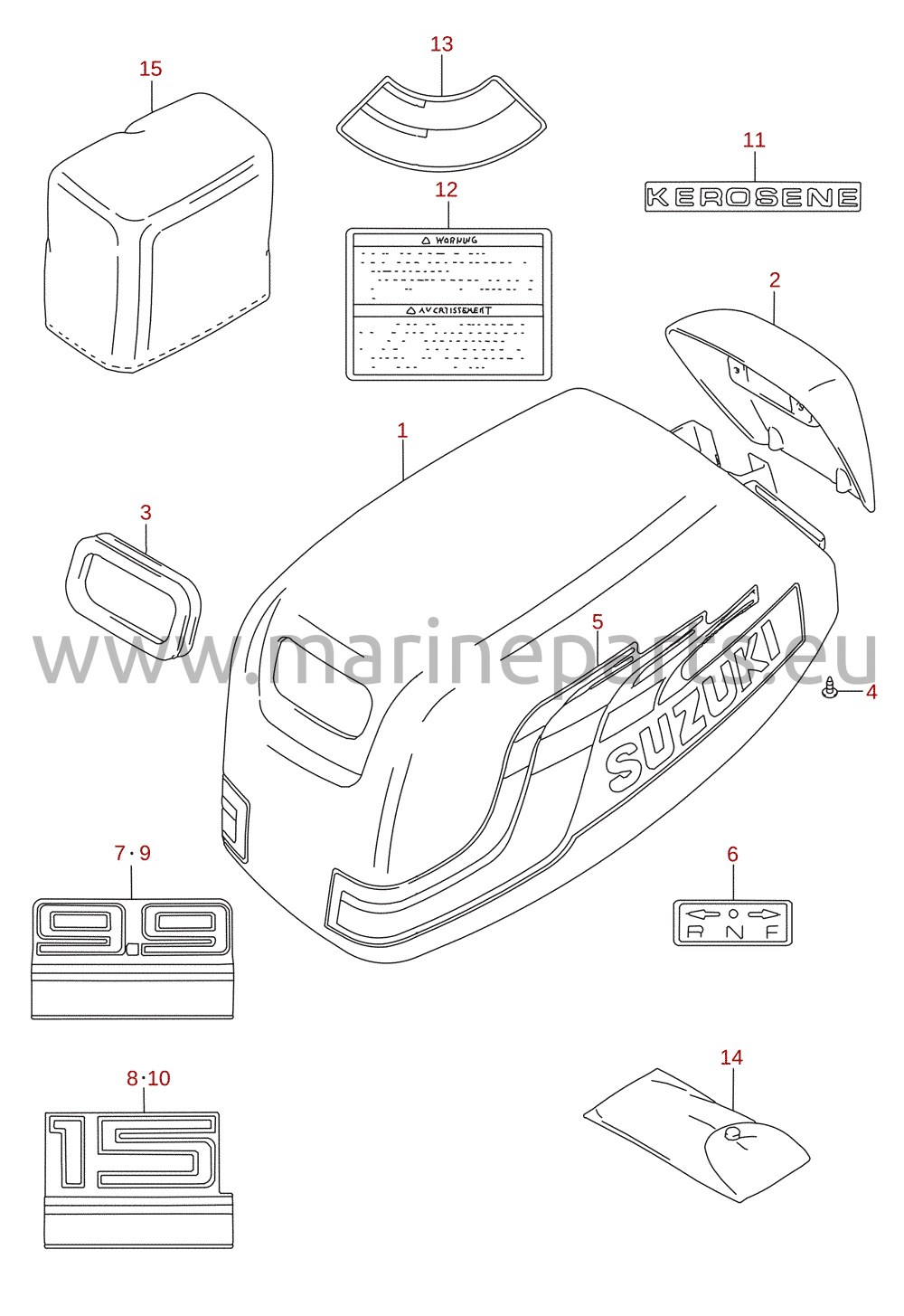

Motordæksel (2001)
Referencenr. DT9_9_15_E01 23

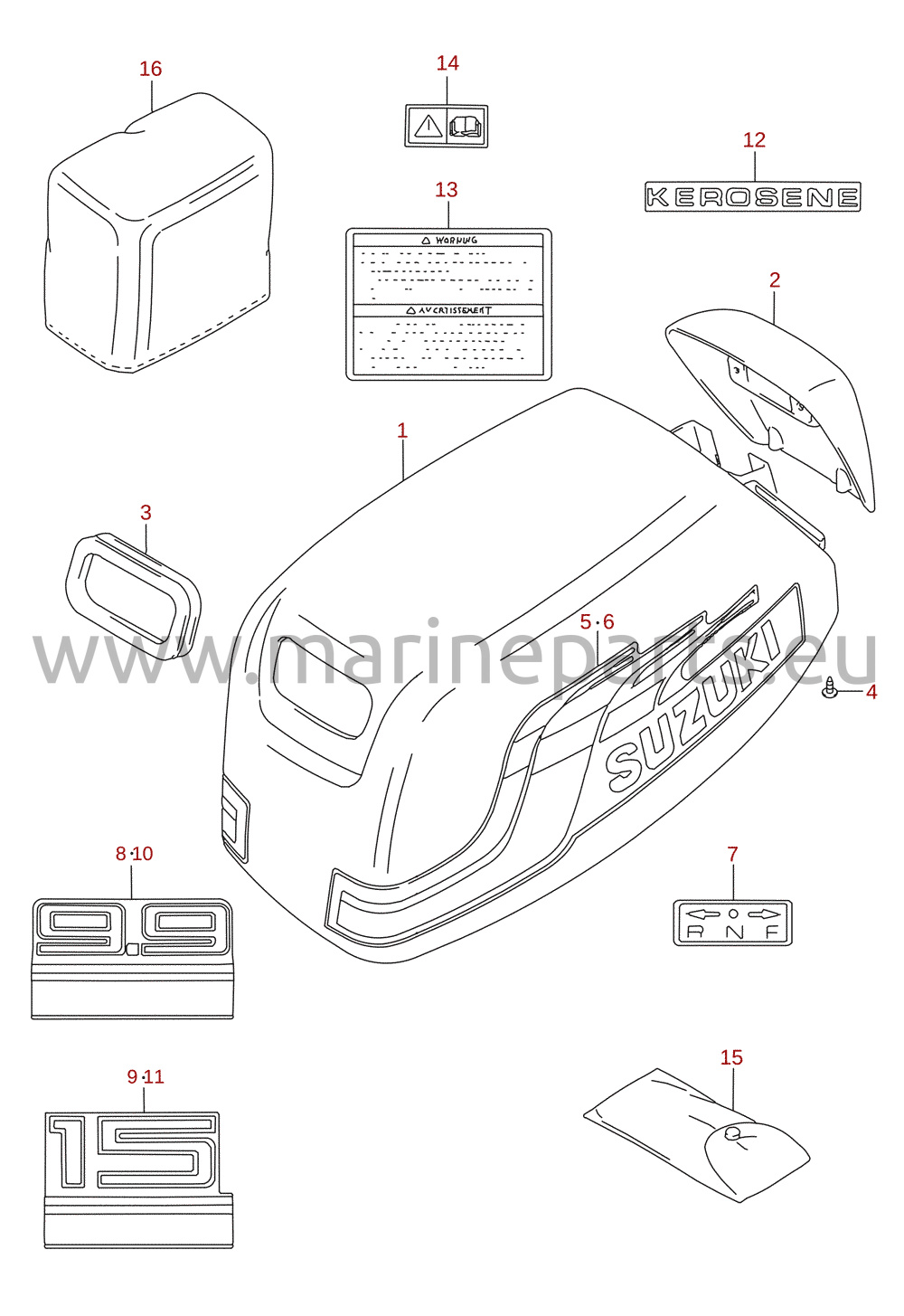

Motordæksel (2002–2010)
Referencenr. DT9_9_15_E01 24

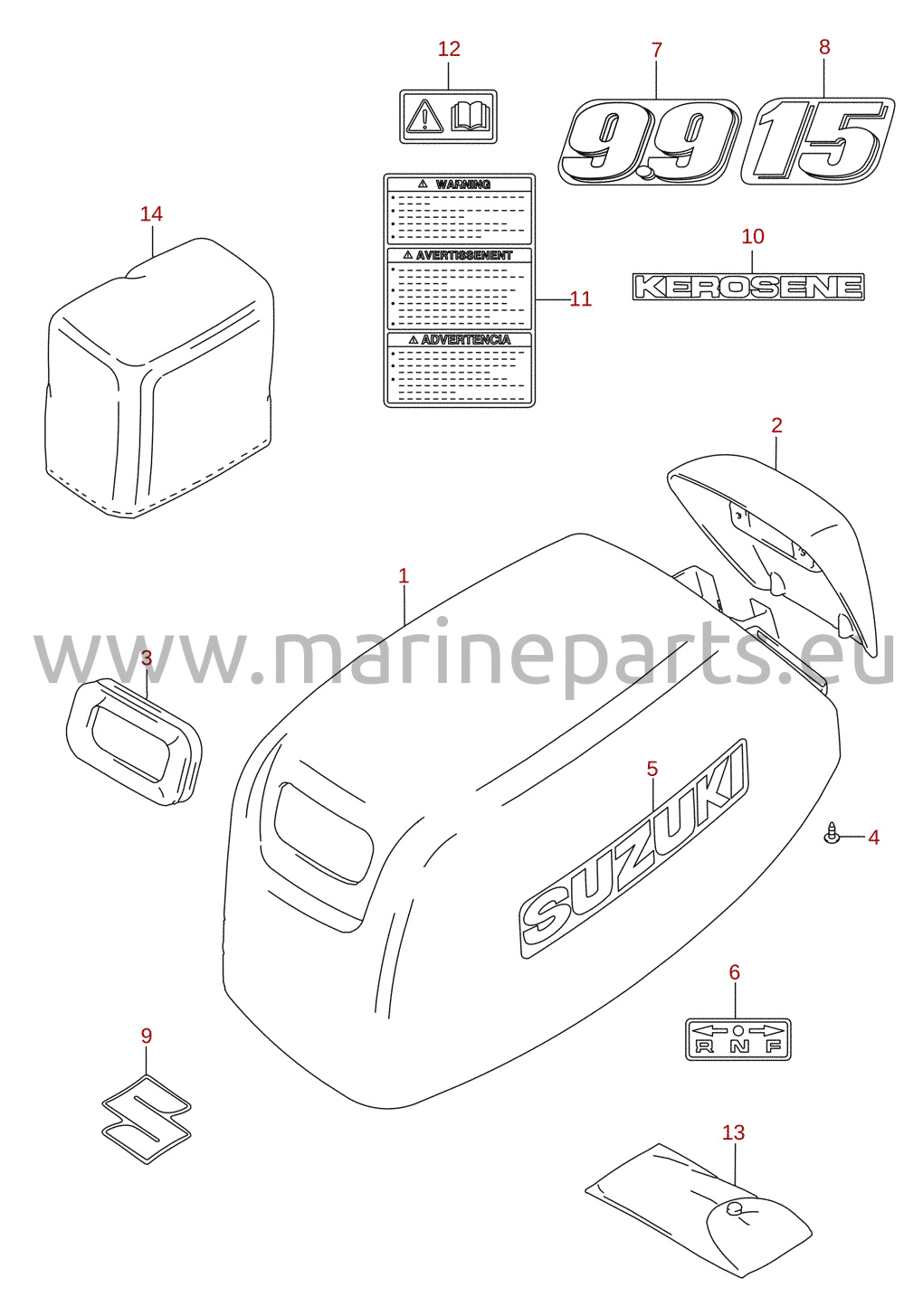

Motordæksel (2010–2011)
Referencenr. DT9_9_15_E01 25

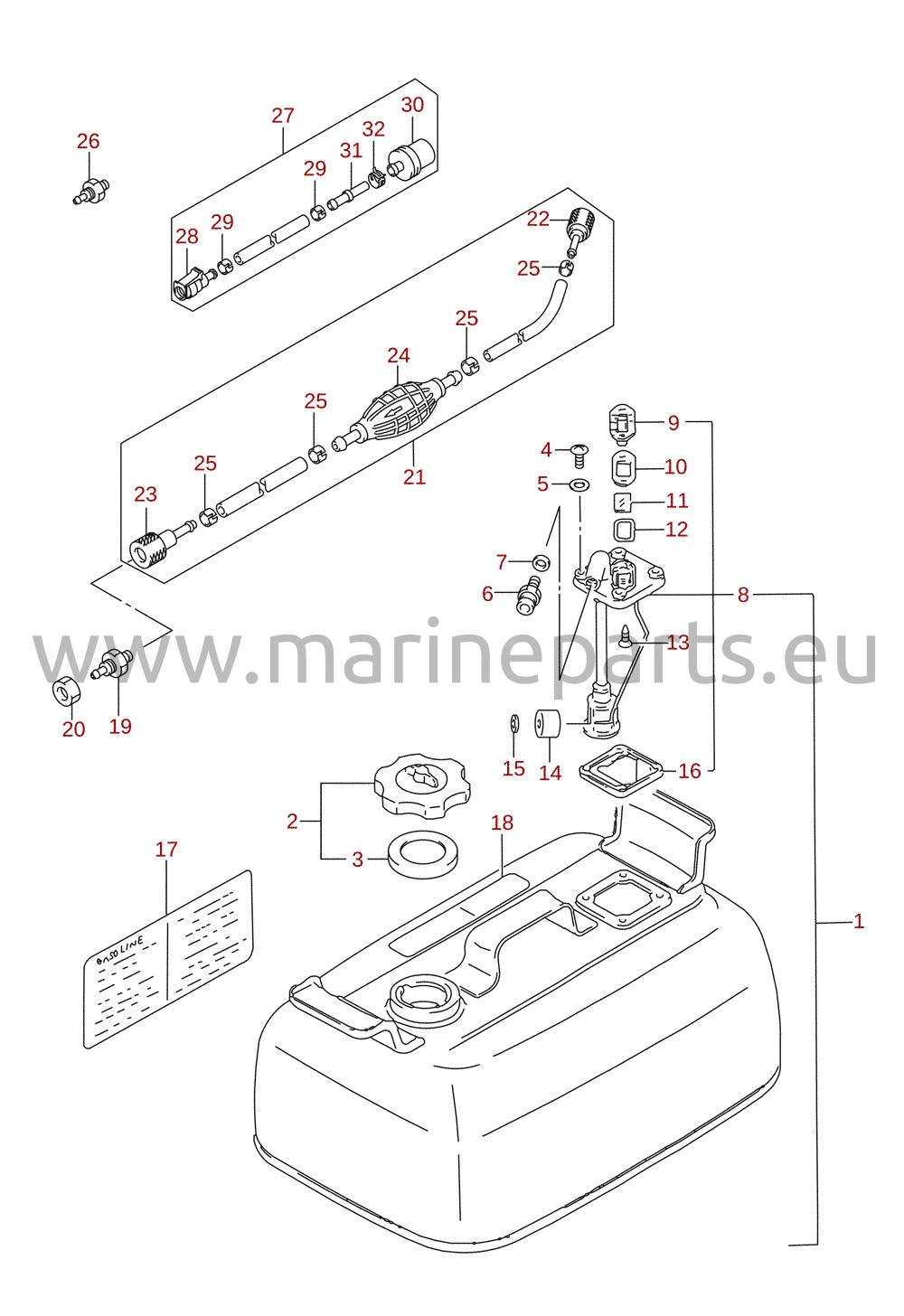

Brændstoftank 1/3
Referencenr. DT9_9_15_E01 26

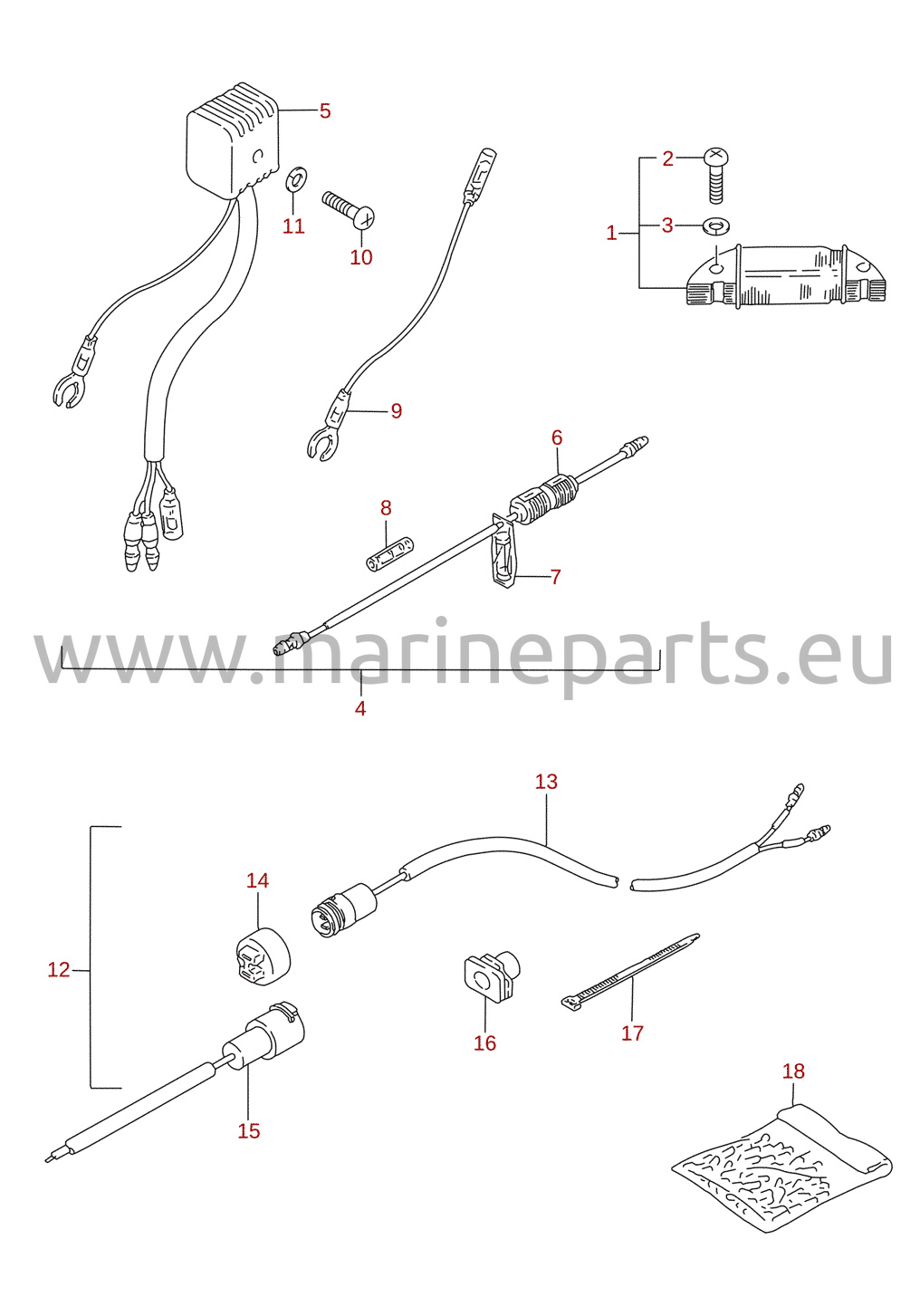

Elektrisk udstyr (1) (ekstraudstyr)
Referencenr. DT9_9_15_E01 34

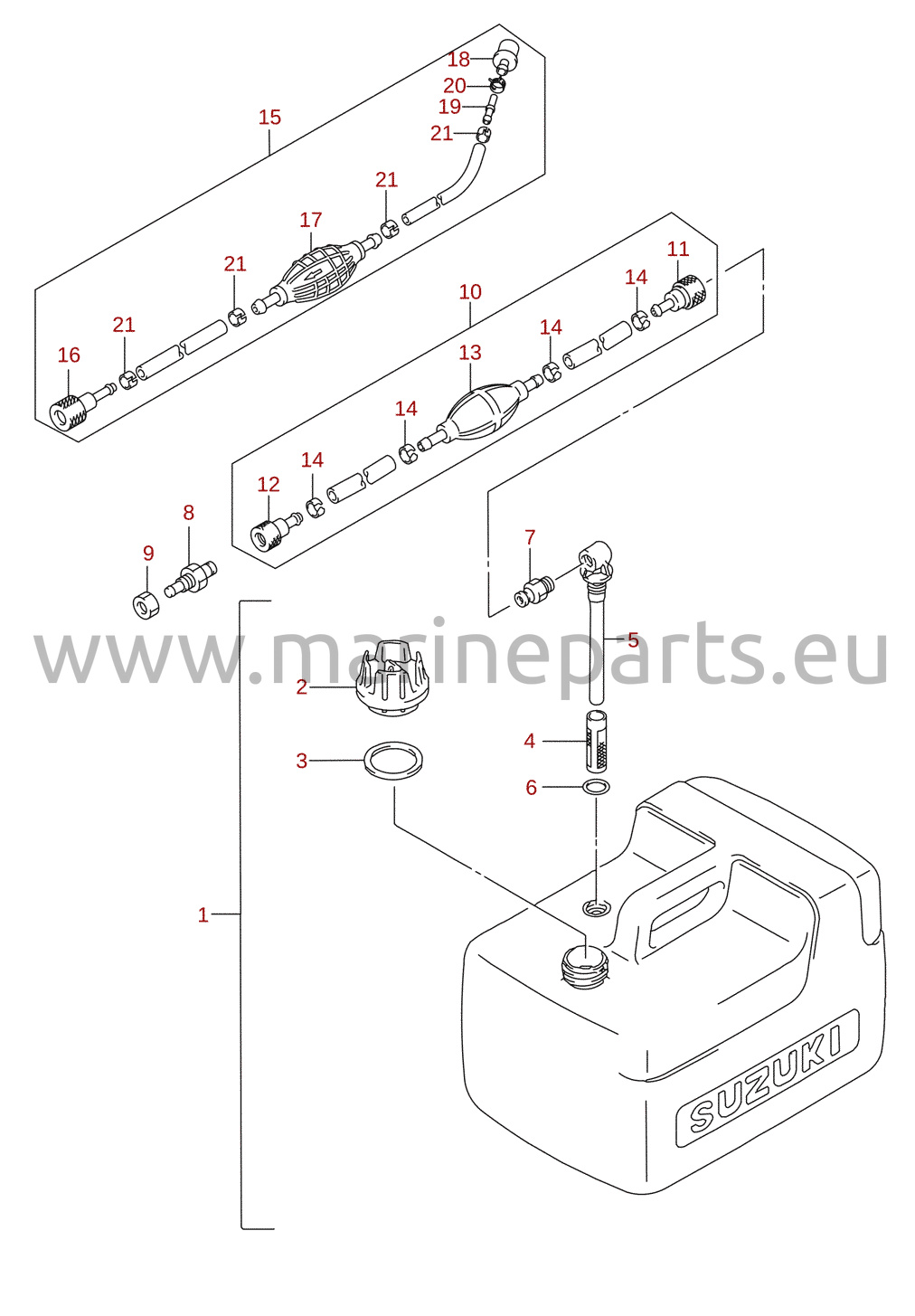

Brændstoftank 2/3
Referencenr. DT9_9_15_E01 27

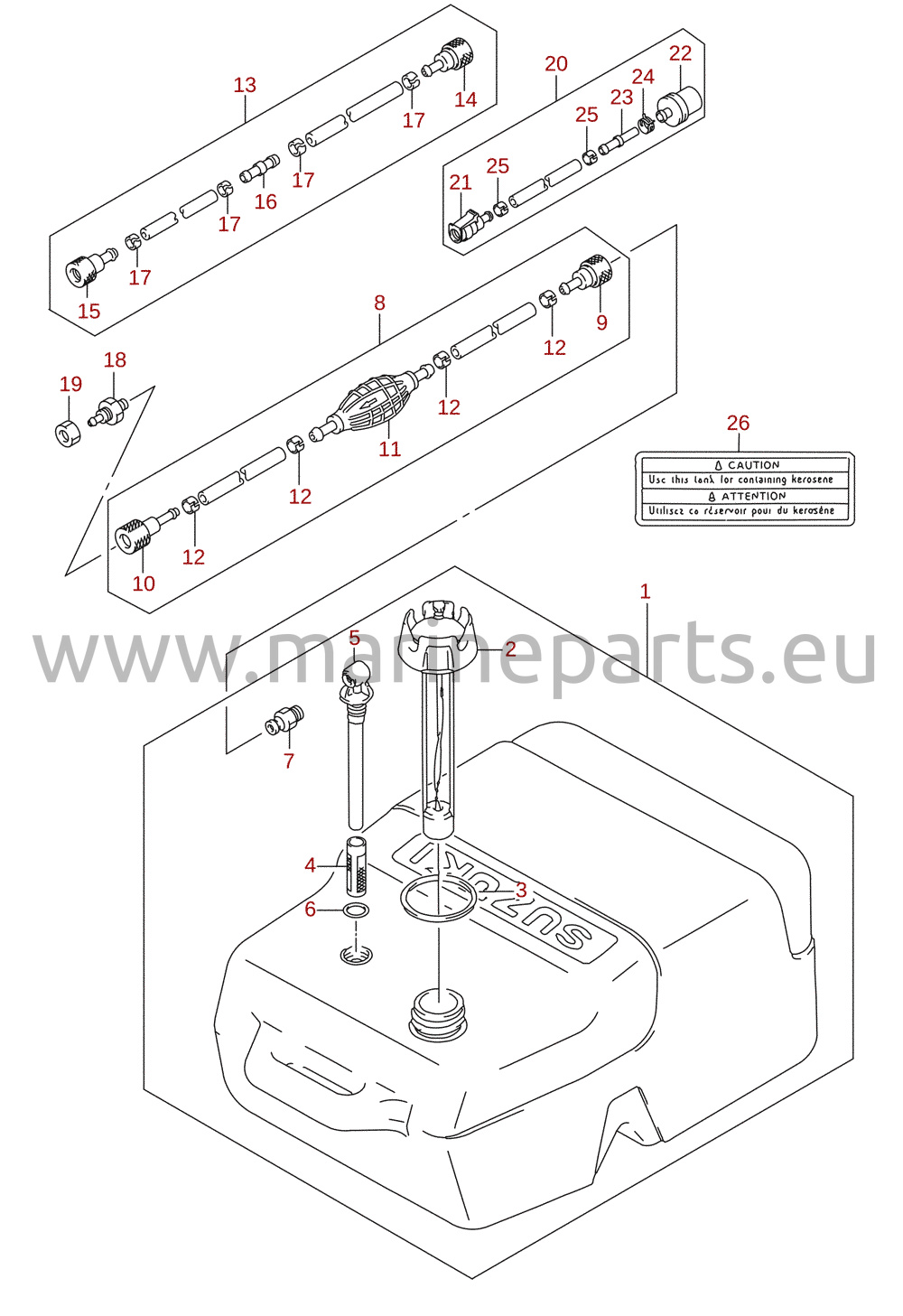

Brændstoftank 3/3
Referencenr. DT9_9_15_E01 28

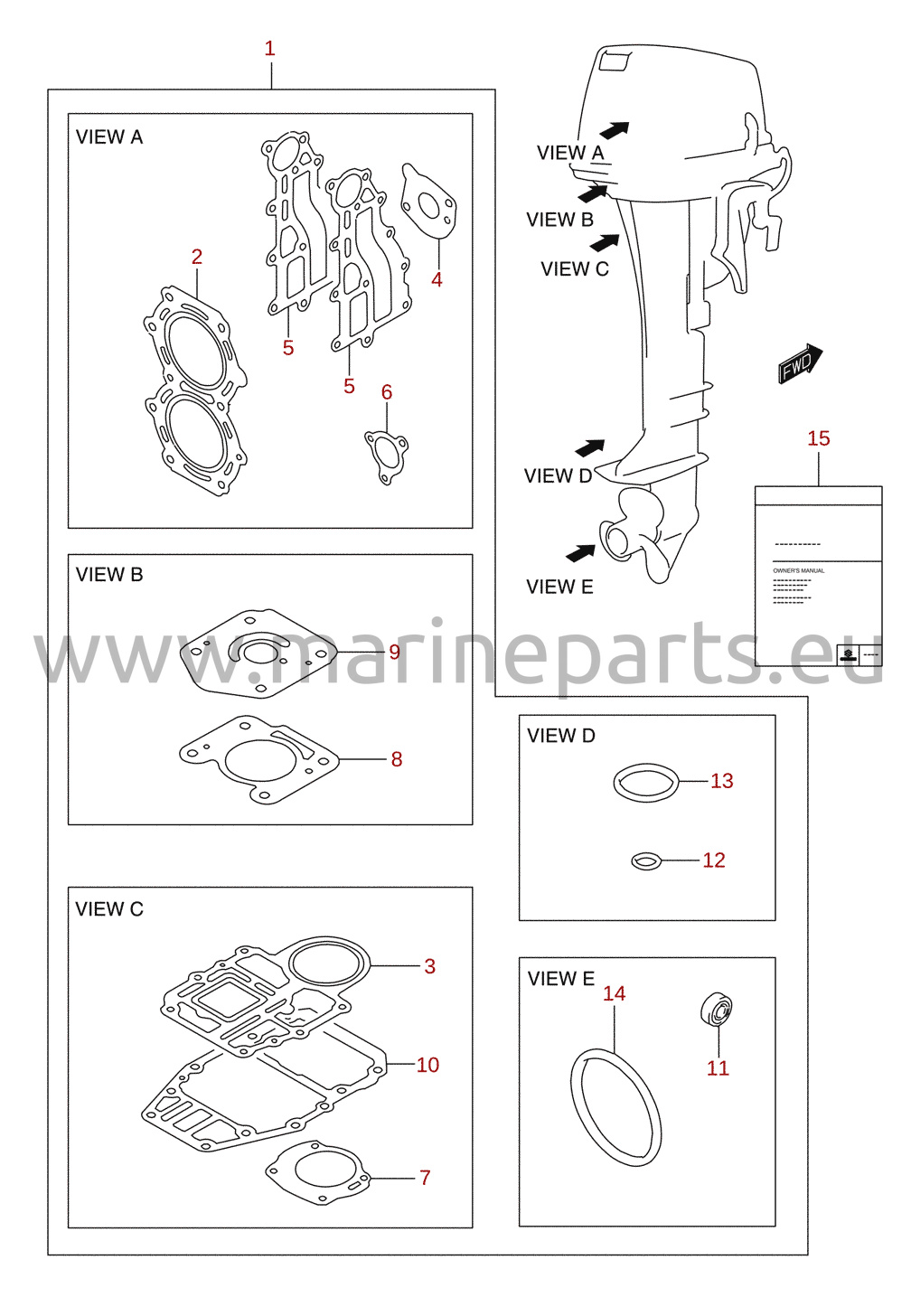

Pakningssæt (ekstraudstyr)
Referencenr. DT9_9_15_E01 38

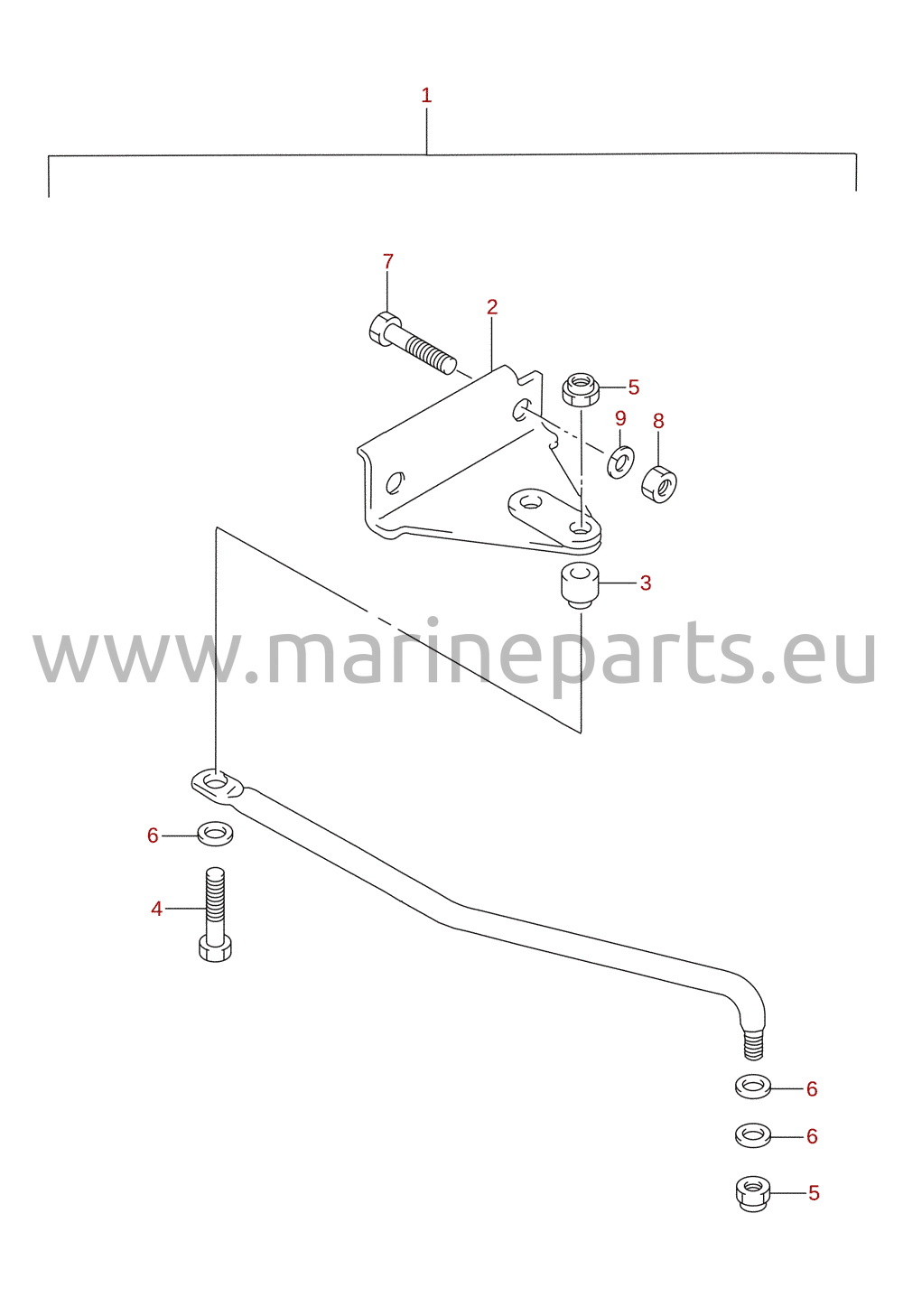

Styrestang (ekstraudstyr)
Referencenr. DT9_9_15_E01 37

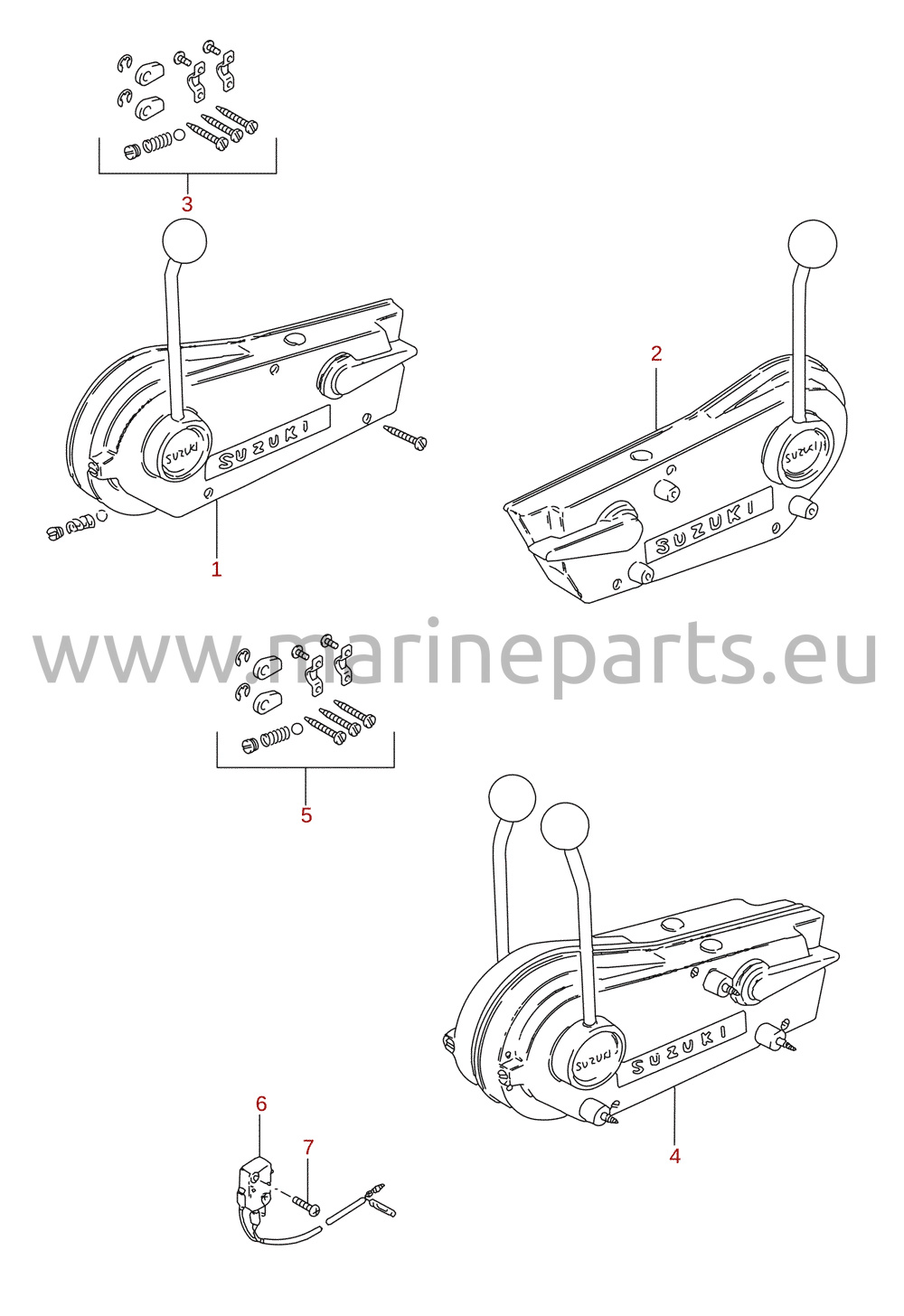

Fjernbetjening (1) (ekstraudstyr)
Referencenr. DT9_9_15_E01 30

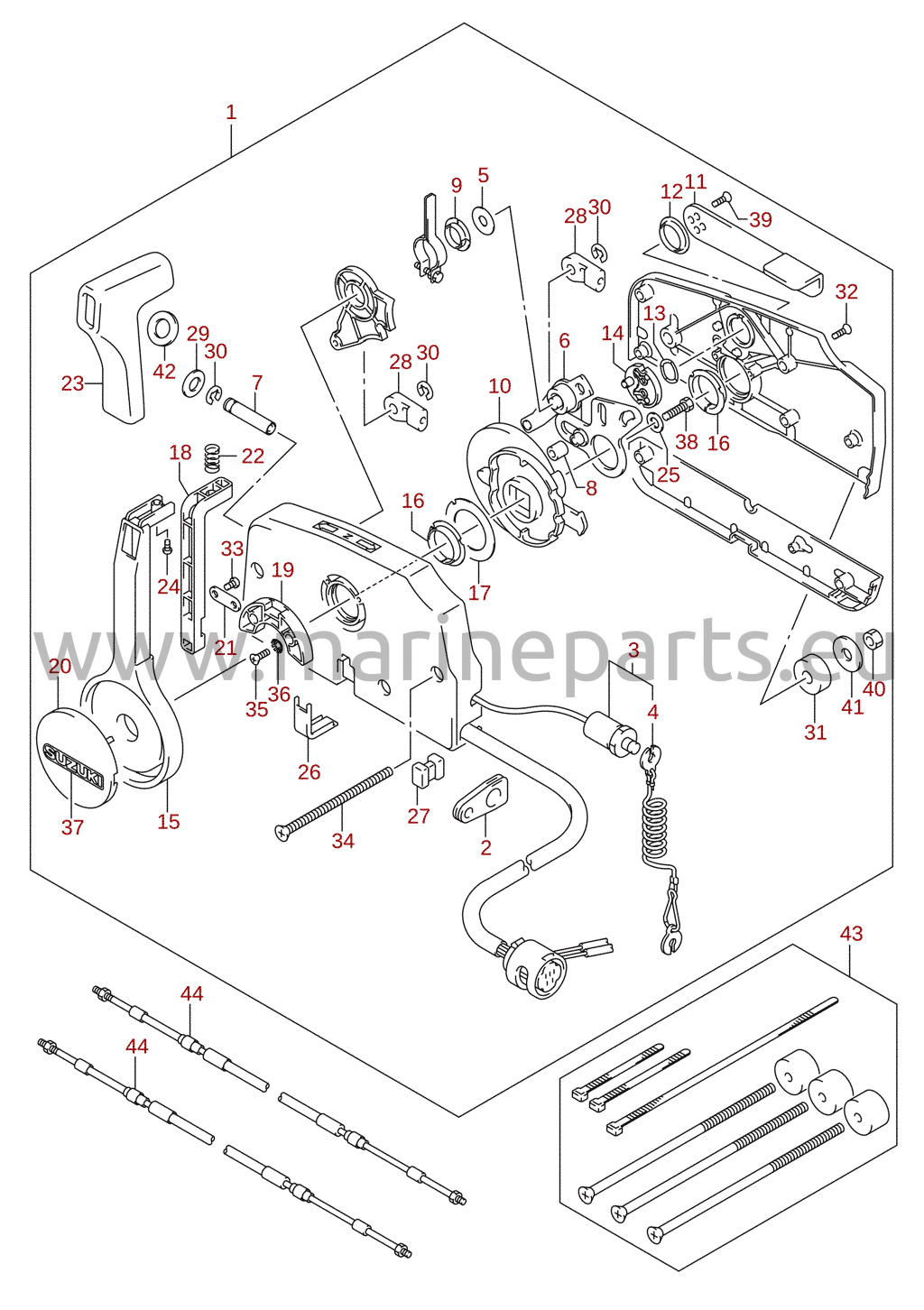

Fjernbetjening (2) (2004–2011) (ekstraudstyr)
Referencenr. DT9_9_15_E01 32

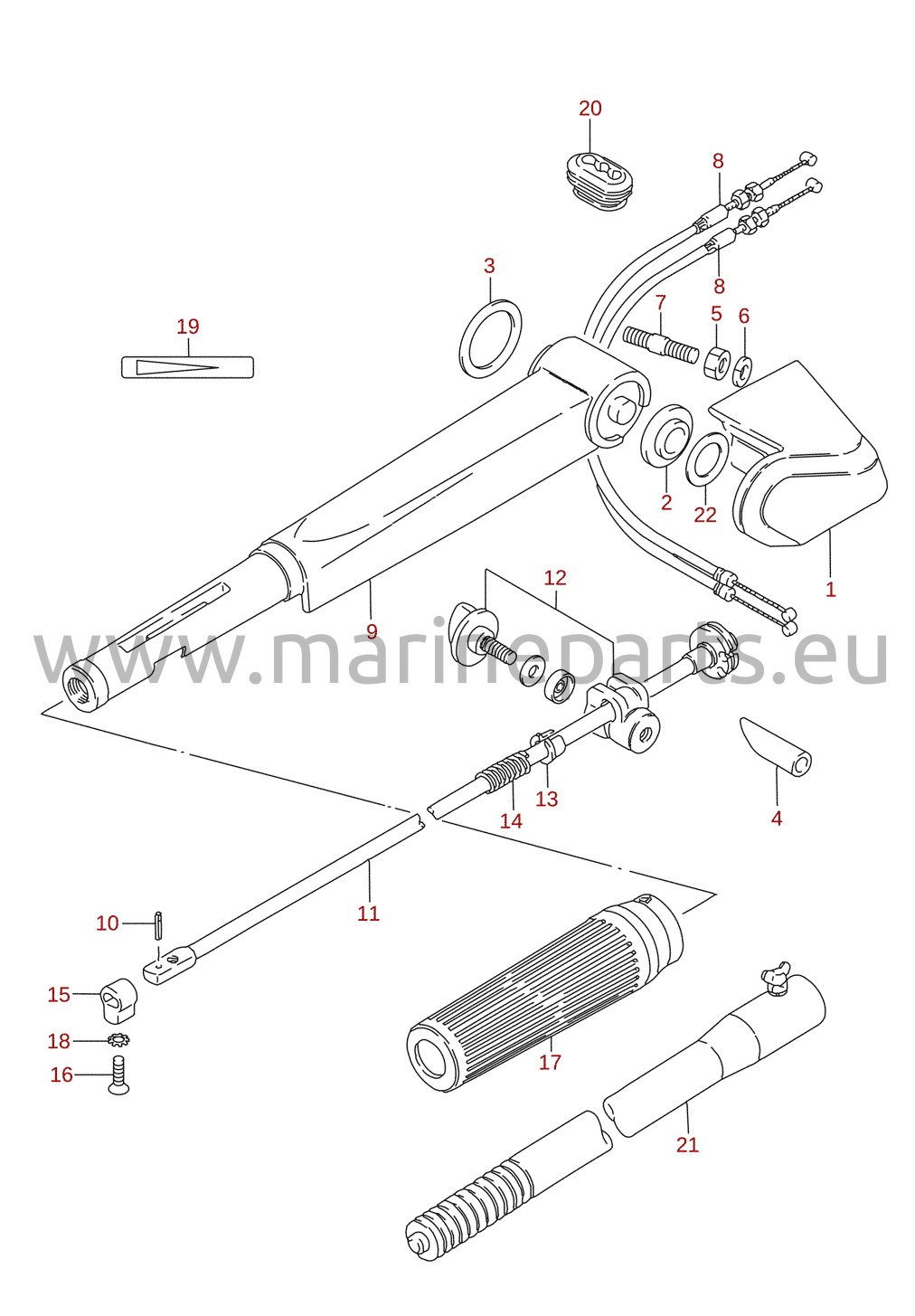

Rorpind
Referencenr. DT9_9_15_E01 29

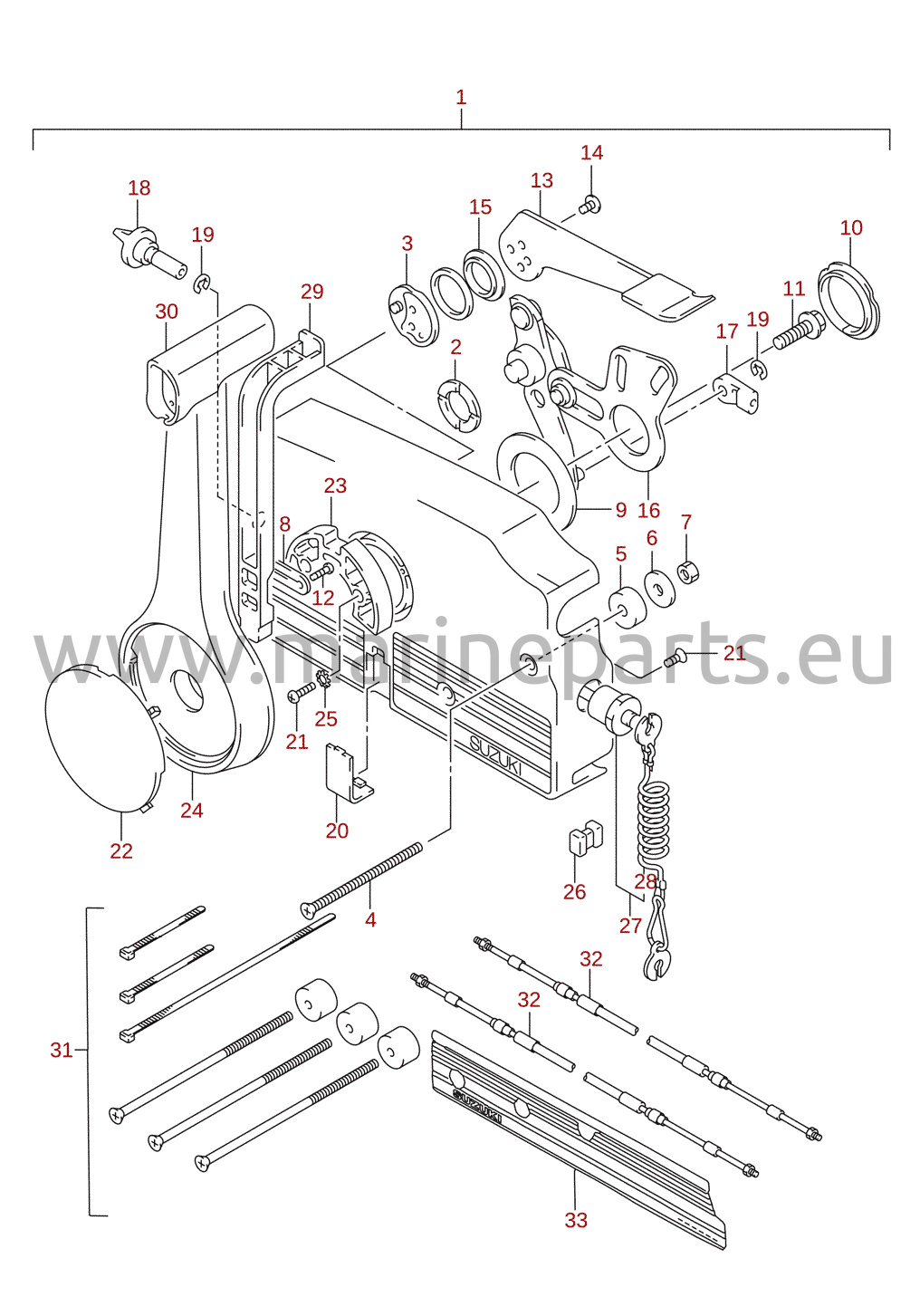

Fjernbetjening (2) (2001–2003) (ekstraudstyr)
Referencenr. DT9_9_15_E01 31

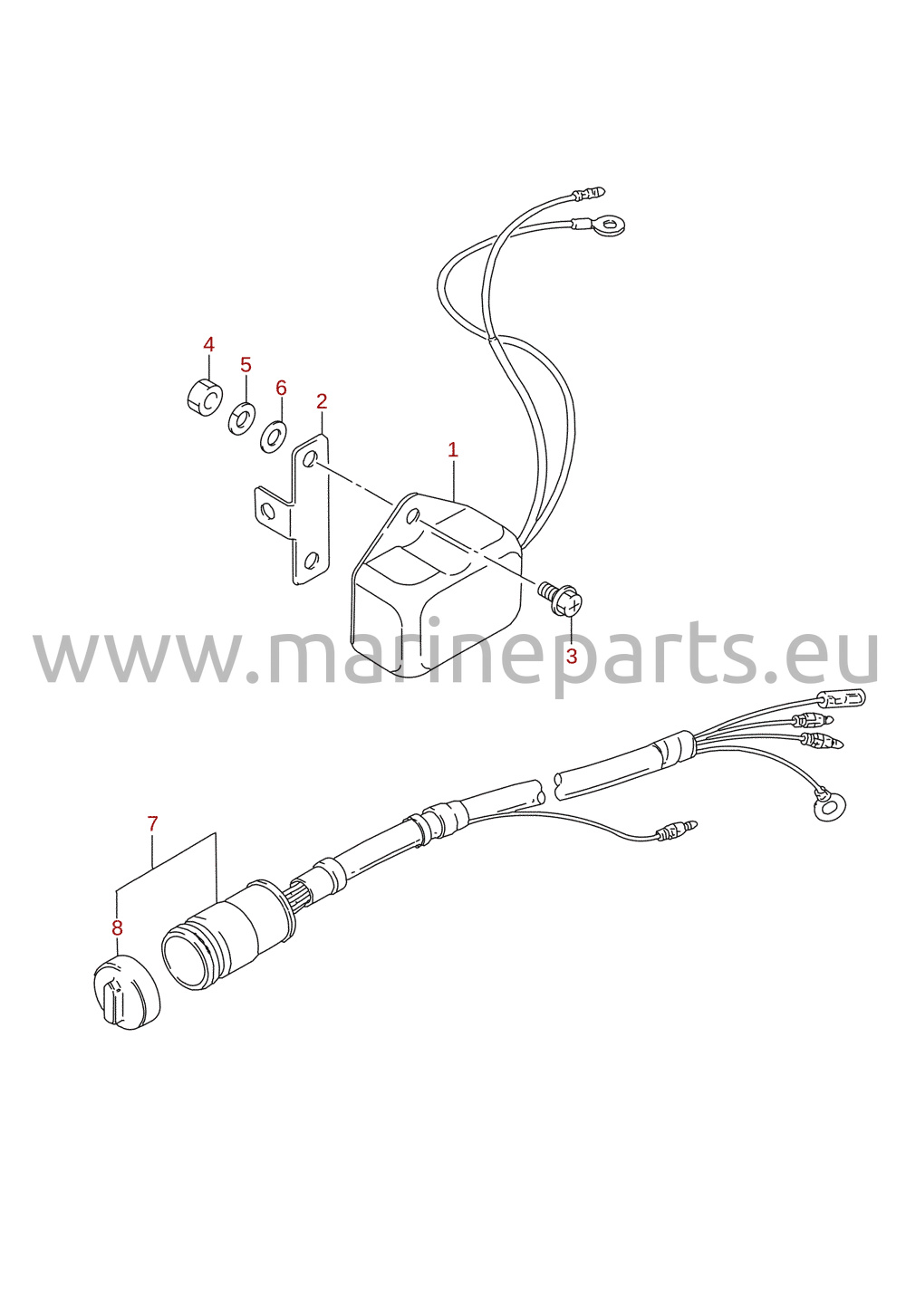

Elektrisk udstyr (2) (ekstraudstyr)
Referencenr. DT9_9_15_E01 35

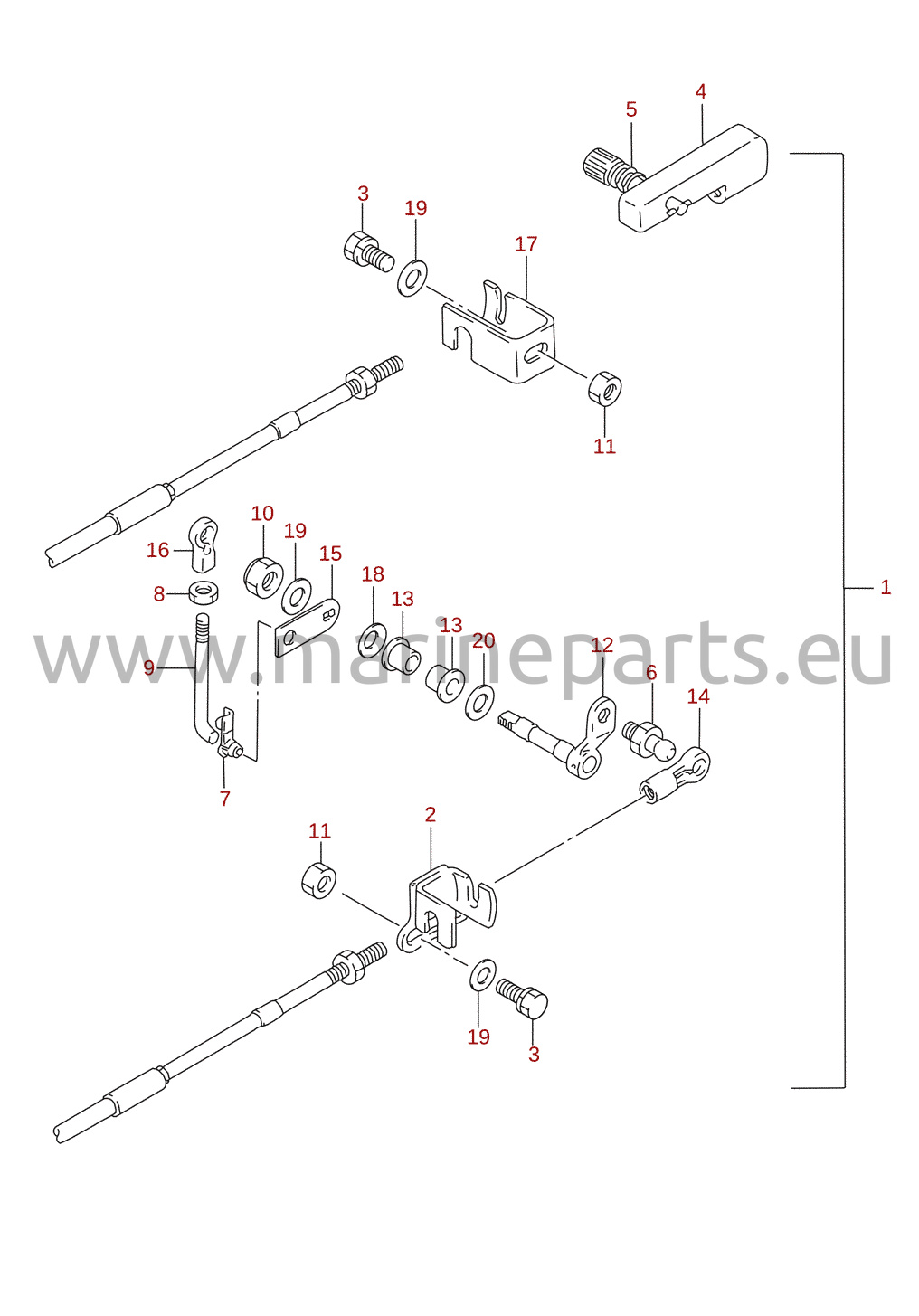

Dele til fjernbetjening (ekstraudstyr)
Referencenr. DT9_9_15_E01 33

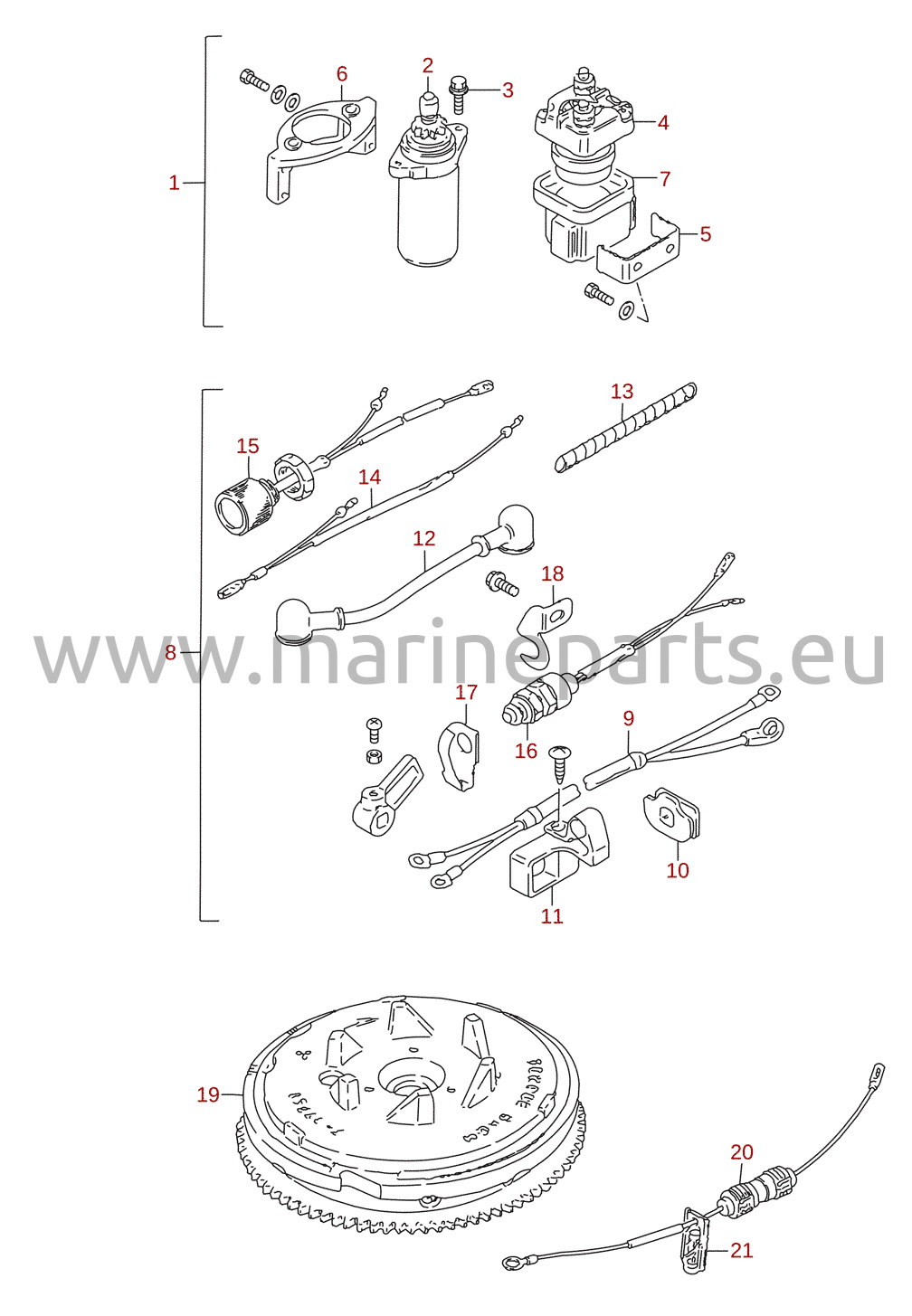

Startmotor (ekstraudstyr)
Referencenr. DT9_9_15_E01 36
Original eller eftermarked?
Eftermarkedsdele fremstilles af andre producenter, så de passer og fungerer som originalen, ofte til en lavere pris. Findes kun det ene alternativ, vises det alligevel.
Vandpumpe
Udskift impelleren med det interval, der står i instruktionsbogen, eller før, hvis kølevandsstrålen bliver svagere.
Reparationssæt til vandpumpe
Fra sprængskitsen: Vandpumpe
KIT,WATER PUMP REPAIR DT15
Original (OEM)
Suzuki Marine
17400-93913-000
Forventet levering: okt. 14, 2026
575,70 kr.
Reparationssæt til vandpumpe
Fra sprængskitsen: Vandpumpe
KIT,WATER PUMP REPAIR DF9.9/15
Original (OEM)
Suzuki Marine
17400-93951-000
Forventet levering: okt. 13, 2026
226,10 kr.
Reparationssæt vandpumpe Suzuki 9,9-15 hk
Eftermarkedsdel
Recmar
17400-93951-000
På lager
153,00 kr.
Impeller
Fra sprængskitsen: Vandpumpe
Impeller Suzuki 9.9-15 hp 2-stroke outboards
Eftermarkedsdel
Recmar
17461-939M0-000
På lager
104,00 kr.
Filtre
Udskift oliefilteret ved hvert olieskift og brændstoffilteret med det interval, der står i instruktionsbogen.
Brændstoffilter
Fra sprængskitsen: Brændstofpumpe (DT15K, DT9.9K)
FILTER,FUEL
Original (OEM)
Suzuki Marine
15410-94350-000
Forventet levering: okt. 14, 2026
86,65 kr.
Tænding og køling
Tændrør og termostat i henhold til serviceplanen.
Tændrør
Fra sprængskitsen: Tændspole
SPARK PLUG,BR7HS-10(BR7HS-10)
09482-00533-000
×2
Ikke på lager
SPARK PLUG B7HS-10
Original (OEM)
Suzuki Marine
09482-00532-000
×2
Forventet levering: okt. 14, 2026
29,88 kr.
SPARK PLUG B6HS-10
09482-00534-000
×2
Udgået
Termostat
Fra sprængskitsen: Cylinder
THERMOSTAT,WATER 60 DEG
Original (OEM)
Suzuki Marine
17670-94404-000
Forventet levering: okt. 13, 2026
572,00 kr.
Termostat til Suzuki 9.9-70 hk påhængsmotor 60ºC
Eftermarkedsdel
Marineparts
17670-94404-000
På lager
259,00 kr.
Korrosionsbeskyttelse
Udskift en anode, når den er tæret ned til cirka halvdelen af sin størrelse.
Anode
Fra sprængskitsen: Drivakselhus
ZINC ANODE
Eftermarkedsdel
Canada Metal Anodes
55321-90L00-000
×2
Forventet levering: okt. 8, 2026
63,00 kr.
Anode
Fra sprængskitsen: Gearhus
Zinkanode Suzuki 2-8 hk
Eftermarkedsdel
Tecnoseal
55300-95500-000
Forventet levering: okt. 9, 2026
74,00 kr.
Propeller
Originale propeller angivet til denne motor.
Propel
Fra sprængskitsen: Gearhus
PROPELLER 3X235X178 DF15A/20A
Original (OEM)
Suzuki Marine
58100-89L00-019
Forventet levering: okt. 13, 2026
1.134,46 kr.
PROPELLER 9-1/4X9 DF15A
Original (OEM)
Suzuki Marine
58100-89L20-019
Forventet levering: okt. 14, 2026
1.134,46 kr.
PROPELLER DF8AR/K16
Original (OEM)
Suzuki Marine
58100-89L60-019
Forventet levering: okt. 14, 2026
1.134,46 kr.
PROPELLER 9-1/4X11 DF15A/DF20A
Original (OEM)
Suzuki Marine
58100-89L70-019
Forventet levering: okt. 14, 2026
1.134,46 kr.
PROPELLER(3X9-1/4X8)
Original (OEM)
Suzuki Marine
58100-90L41-019
Forventet levering: okt. 14, 2026
1.134,46 kr.
PROPELLER 9-1/4X9 DF15A
Original (OEM)
Suzuki Marine
58100-90L50-019
Forventet levering: okt. 13, 2026
1.134,46 kr.
PROPELLER (3X235X254)
Original (OEM)
Suzuki Marine
58100-90L21-019
Forventet levering: okt. 14, 2026
1.134,46 kr.
Komplette enheder
Når en reparation ikke længere kan betale sig: komplette gearhuse, kortblokke og topstykker.
Komplet gearhus 2
DT9.9/15
50010-90821-0EP
1989–2012
Skaftlængde: S (H1)
Erstatter 50010-90800-0EP
Kan registreres på anmodning
DT9.9/15
50020-90841-0EP
1989–2012
Skaftlængde: L (H2)
Erstatter 50020-90820-0EP
Kan registreres på anmodning
